Какими бы опытными ни были действия операторов подъемных и транспортных механизмов, в процессе производственной эксплуатации невозможно избежать некоторого соударения частей массивных механизмов и грузов с бетонными полами. Растрескивание и раскалывание обусловлены кинетической энергией импульса, способной преодолеть силы агрегатного сцепления молекул веществ цементной смеси и «отодвинуть» их друг от друга. В свою очередь, противостояние удару и повышение сопротивления раскалыванию должны быть обеспечены большим потенциалом механизма поглощения этой энергии. Соответственно, бетон упрочненного бетонного пола или бетонные полы с упрочненным слоем действительно должны иметь способность поглотить эту энергию и безопасно перевести ее в тепло.
Какой же компонент, входящий в упрочненные бетонные полы, играет такую важную роль в поглощении энергии импульса?
Если в качестве наполнителя использовать нити полипропиленовой/стекловолоконной фибры или грубого базальтового волокна, то при натяжении волокон после созревания цементного раствора, они начинают нести функцию механической связи, усиливающей физико-химическую связь между микрочастицами застывшего бетона. В том числе, волокна обеспечивают защиту от растрескивания при неоднородном и неодновременном твердении в бетонных плитах.

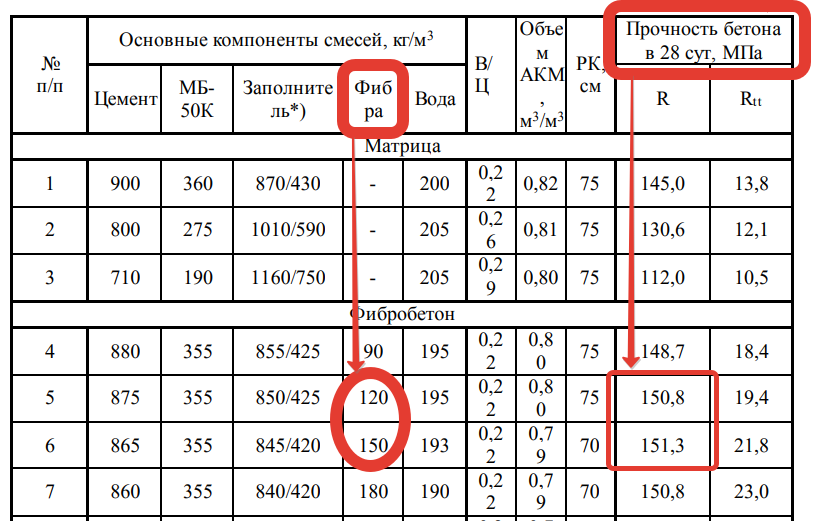

Результаты по полипропиленовой и стекловолоконной фибре и грубому базальтовому волокну в основном слое - упрочненные бетонные полы.
Возрастание |
при содержании волокна 1,0% оптимальным от объема смеси |
ударной выносливости |
на 400% |
прочности на сжатие |
на 25% |
Упрочненные бетонные полы в таком составе демонстрируют некоторое увеличение прочности на сжатие. Близкие показатели получены на бетонах со щебнем и гравием. Пластичные компоненты (резиновая крошка, керамзит) при вводе их с замещением мелкого заполнителя до 18 % последнего, создают до 3 кратного повышения ударной выносливости бетона, и эта технология является эффективным приемом создания как упрочненного верхнего слоя, так и конструирует упрочненные бетонные полы в целом.
В отличие от органической или неорганической (базальт) фибры, металлическая фибра или металлическая стружка оказались находкой при разработке свойств бетонных смесей. В свое время, благодаря работе профессора Скрамтаева, состав сталебетона, приготовленного без песка, 1:0,3:(1—1,5) с 10—12% воды обладает сопротивлением сжатию от 400 до 800 кг/см2 и стойкостью к истиранию, одинаковой с гранитом.
Высокий показатель сопротивления сталебетона также и разрыву происходит из-за прекрасного сцепления бетонной смеси с металлической стружкой. Этот фактор проявляет высокое сопротивление этого материала удару.
Полы бетонные с упрочненным верхним слоем из металлизированного топпинга представляющего собой порошкообразную смесь, состоящую из фракционного металлического наполнителя, пластификатора, добавок, пигментов и портландцемента. Бетонные полы с упрочненным верхним слоем с помощью стальной стружки, подготовленной обжигом для обезжиривания, превосходят выполненные по обычной технологии по прочностным характеристикам, позволяют увеличить срок службы бетона в несколько раз.
Есть определенные условия применения металлосодержащего упрочненного слоя и мы их строго соблюдаем. Одно из требований к поставщику – физико-химический контроль закупаемой бетонной смеси. В частности, например, бетон не должен содержать включения сырой глины.
Преимущества, которые демонстрируют бетонные полы с упрочненным слоем из металлизированного топпинга:
Если у вас есть вопросы и вы хотите, чтобы мы перезвонили вам, заполните, пожалуйста, форму:
